3.1廢氣處理系統

　　塔內廢氣流速控制在 1.5m/s 以內，塔內停留時間大于 4s。進出口風管流速控制在10~12m/s。 風管內的空氣流速對通風系統的經濟性有較大的影響。流速高，風管斷面小，材料耗用少，建造費用?。坏窍到y(tǒng)的阻力大，動力消耗增大，運用費用增加。流速低，阻力小，動力消耗少；但是風管斷面大，材料和建造費用大，風管占用的空間也增大。因此，必須通過全面的技術經濟比較選定合理的流速。

　　藥劑使用循環泵輸送，逆流式洗滌，再配合螺旋式高流量、不阻塞噴嘴，使氣液二相混合均勻。廢氣由風機抽入塔內均壓室，并經過均風格柵勻速進入一級填料層，將廢氣平均分布在 PP 空心多面球周圍，每只呈現點接觸，排列“Z 或W”不規則路線行走，無偏流現象。進入吸收處理塔后的廢氣由漸擴段減速進入二級填料層噴淋功能段，再次使廢氣得到氣液二相充分接觸反應，然后再經脫液器脫液除霧后，依次進入下一級噴淋吸收塔重復以上凈化過程。

　　均勻通過均流段上升到第一級填料吸收段。在填料的表面上，混合廢氣被有效截留，隨吸收液流入下部貯液槽。未完全截留氣體繼續上升進入第一級噴淋段。在噴淋段中吸收液從均布的噴嘴高速噴出，形成無數細小霧滴，與混合氣體充分混合接觸，繼續發生有效截留，然后氣體上升到二級填料段、噴淋段進行與第一級類似的截留過程。第二級與第一級噴嘴密度不同，噴液壓力不同，截留混合氣體濃度范圍也有所不同。在噴淋段及填料段兩相接觸的過程也是傳熱與傳質的過程。通過控制空塔流速與滯留時間保證這一過程的充分與穩定。塔體的最上部是除霧段，氣體中所夾的吸收液霧滴在這里被清除下來，經過處理后的廢氣從洗滌塔上端排氣管接出。通過對水質 pH 酸堿度指標的監控，根據水質指標的變化控制計量泵的實時啟閉，控制水系統的 pH 值在一定范圍內，保證系統的穩定運行。設備進水安裝在線 pH 值檢測儀，系統根據循環水水質標準配套自動加藥系統。在線控制加藥系統藥桶藥劑的余量，當出現低液位時給出報警信號。藥桶藥劑處于低液位時，設備現場發出聲光報警作為提示。現場設備有自動控制，pH 值計在線監測，自動選擇性投藥或停止、低液位報警裝置由現場控制箱完成。

3.2廢氣凈化塔

我公司生產的廢氣凈化塔經不斷改進、完善，最終形成技術成熟、性能可靠的廢氣凈化設備，經所在的環境監測站檢測，其凈化效率性能指標達到國標 GB16297《大氣污染物綜合排放標準》中二級排放規定。

(一) 噴淋系統

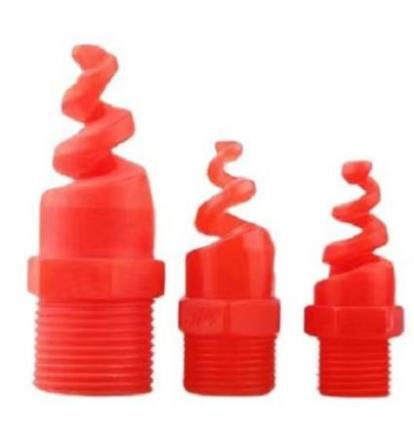

廢氣凈化塔的噴淋系統噴嘴采用低壓、大流量、細霧、螺旋型不堵塞噴嘴，能噴射出實心錐形霧化區，經合理配管后能保證噴淋面全覆蓋，保證無死角。

其特點：無堵塞、氣液相接觸效果好、免維護、噴淋效果好；其噴管采用優質 PP 材質，耐腐蝕性能強，水壓均勻、水頭足，噴霧效果上佳。噴嘴與噴淋管路采用螺紋連接，可方便獨立取出進行清潔工作。

(二) 聚丙烯（PP）填料

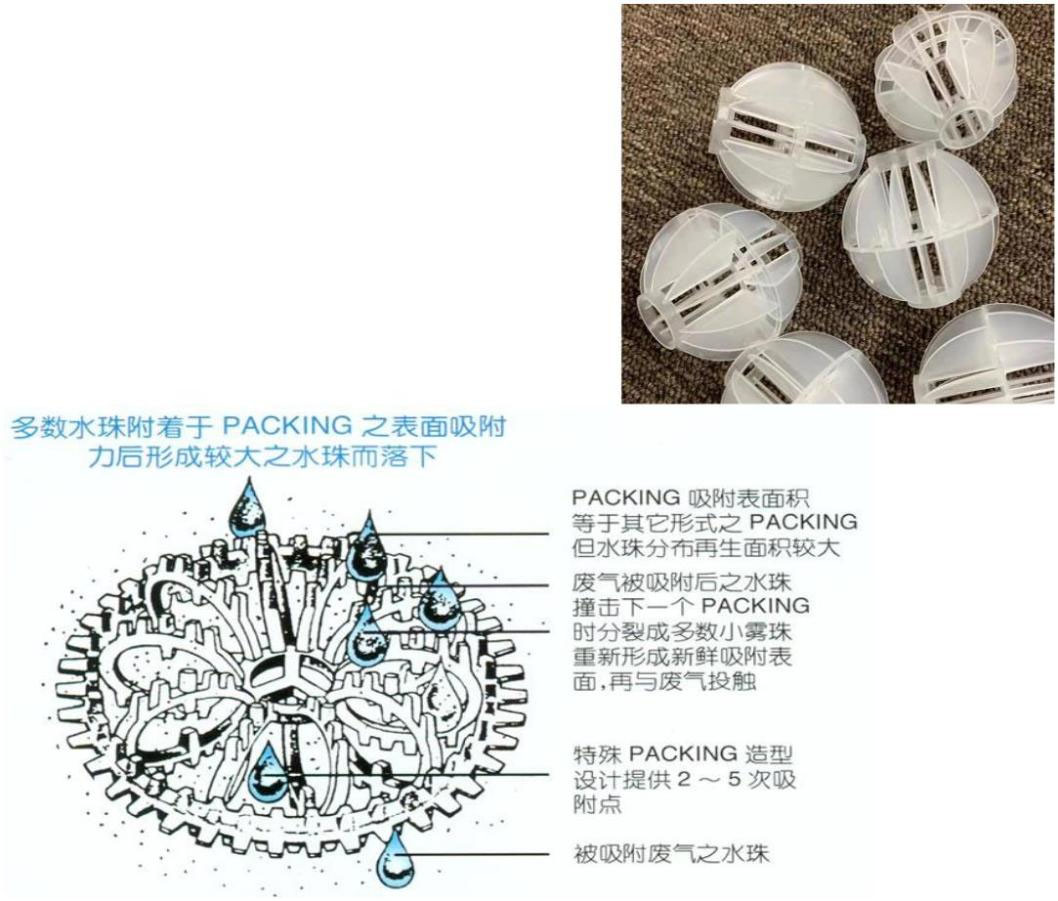

玻璃鋼廢氣凈化塔的填料選用純PP空心多面球填料，由聚丙烯材質注射成形。其氣速高，葉片多，阻力小；比表面積大，可充分解決氣液交換；具有阻力小操作彈性大等特點。能使廢氣與吸收液更加充分反應，凈化效率更高效。

(三) 除霧收水器

玻璃鋼廢氣凈化塔塔頂出口處設置有除霧功能段，將氣體中夾雜的水汽去除，本次設計選用透氣性好，阻水效率高，其高效的收水率徹底解決凈化塔飄液?jiǎn)栴}。 對于易產生結晶堵塞的，我們選用空心多面球填料除霧，其他采用 PP 絲網除霧器。

(四) 耐腐蝕循環泵

直立式可空轉耐腐蝕液下泵浦選用廣東臺風泵業股份有限公司的產品，采用干式軸封設計，防止酸氣（堿氣）進入馬達；可長時間空轉而不會損壞；前蓋一體成型設計，機械強度高；所有循環泵電動機遵循 GB18613-2020

 的原則，能效限定值及能效等級均不低于二級。電機選用皖南電機或浙爆、大中等品牌的防爆電機。循環泵入口處設置有可拆洗的網狀過濾器，以避免異物阻塞水泵。經我公司多年配套使用，其循環泵耐腐蝕性好、機械強度高、運行噪聲低、維護成本少，使用壽命長。

(五) 塔體各部件簡述

廢氣凈化塔塔體合適部位設計有檢修人孔及視鏡，位于噴淋層處得視鏡與檢修人孔為集成設計，即可作視鏡觀察用也可打開進入塔體進行檢修，更換填料及檢修噴嘴均可從此處進入塔體內部；凈化塔底部集成設置循環水箱，即可盛放循環藥液亦可作為凈化塔底座保證塔體穩定性。立式循環液下泵安裝于循環水箱兩端，水箱面板上配套循環水泵，設置一投料口兼檢修人孔，可方便進行檢修工作；循環水箱側面設置有進水口、溢流口及排污口（配有手動閥）等支管，滿足使用需求。

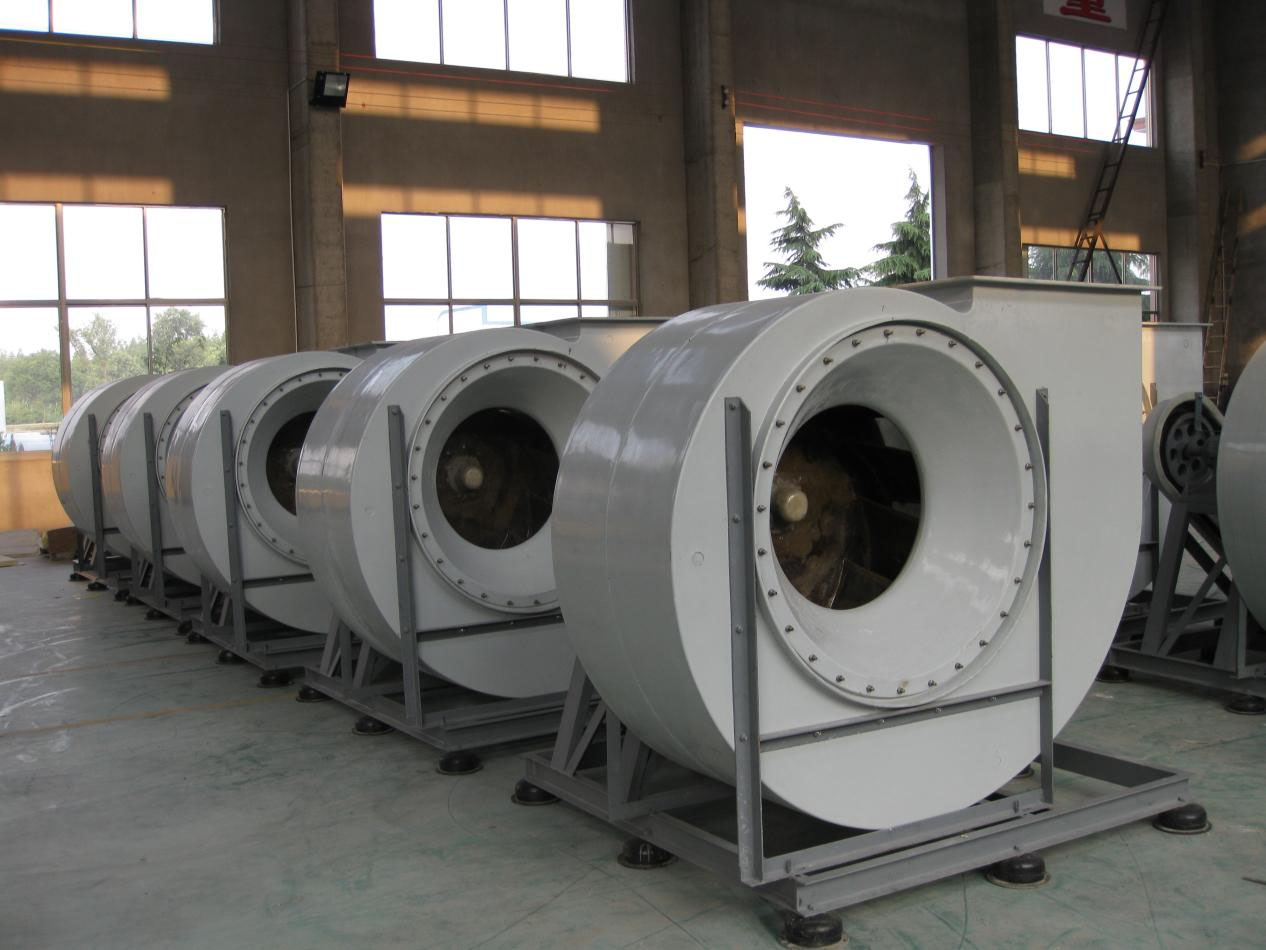

(六) 玻璃鋼離心風機

風機應在其整個操作范圍內具有無超負荷的特性，所有風機用直聯式風機，如無法選用直聯式風機請選用防靜電三角皮帶，風機防靜電處理，除五氯化磷裝置之外，所有風機整機防爆，具有國家防爆認證書。

風機品牌選用頂裕風機。

風機須在工廠進行平衡測試,并提供每臺風機噪音頻譜分析、動平衡測試報告。離心風機的驅動末端須預留測試孔以便轉速測試。所有風機及其電動機在正常操作情況下，不能產生太大的震動和噪音。葉片與筒身間的運轉間隙,普通風機不大于葉輪直徑的 1%，高溫風機其間隙不大于 2%。

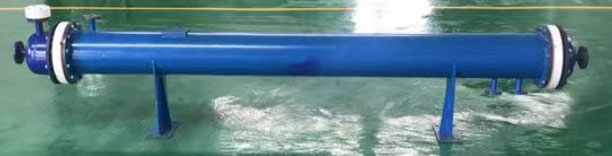

3.3碳化硅加熱器

碳化硅加熱器的換熱元件材料系一種新型碳化硅工程陶瓷，它具有耐高溫和抗熱沖擊的優異性能，從 1000 ℃ 風冷至室溫，反復50 次以上不出現裂紋；導熱系數與不銹鋼等同；在氧化性和酸性介質中具有良好的耐蝕性。在結構上成功地解決了熱補償和較好地解決了氣體密封問題。該裝置傳熱效率高，節能效果顯著，用以預熱助燃空氣或加熱某些過程的工藝氣體，可節約一次能源，燃料節約率可達 30 %以上，并可強化工藝過程，顯著提高生產能力。

管式碳化硅插入件高溫?fù)Q熱器是為代替金屬換熱器，解決其在高溫?zé)煔庵虚L(zhǎng)期運行不合理及需要兌冷風，降低使用效果的缺陷而開發研制的新型換熱裝置。該材質制成的換熱器上前在國際上是高溫煙氣余熱回收的換代產品。管式碳化硅插入件高溫?fù)Q熱器具有結構緊湊，單位體積換熱面積大，采用了內彈簧壓緊可吸收熱膨脹，在煙氣溫度1300℃ 時，空氣預熱溫度可達600℃ 以上，換熱器的接口部分采用相應的技術，減小振動加強密封以減少空氣漏損，空氣漏氣率低于專業要求5 %以內。

碳化硅換熱器是由若干空氣通道截面為正方形，煙氣通道截面為長方形的碳化硅管呈十字交叉粘在一起，其空氣通道和煙氣通道隔層為雙層，結構牢固，具有較高的機械強度，它解決了波紋型陶瓷換熱器隔片開裂易漏風的現象。在空氣、煙氣通道交接處粘上四個 L 型密封件，外殼用鋼板制成，中間用硅酸鋁耐火纖維填充，起到密封、隔熱和抗機械震動作用?？諝膺M(jìn)出口圓盤是內接式，冷、熱空氣在連接管內產生穩流，流速穩定。該換熱器能廣泛用于各種工業爐窯的煙氣回收，是一種理想的節能裝置。

碳化硅管高溫陶瓷換熱器其特征是采用管長為380 －1600mln的管盤整體一次成型制作的耐火陶瓷換熱管件，該管件接頭盤是方形、八邊形或多邊形，接頭縫是階梯式或平接頭，管件中部設置有耐火圈箍，管件涂釉。該換熱器砌筑時頂?shù)變蓪硬捎脻沧⒚芊狻Ｓ纱藰?gòu)筑的陶瓷換熱器氣密性高、換熱效率高，漏氣率至少比原來降低50%以上，可成倍地延長換熱器使用壽命，從而延長爐子的使用壽命。

其特征在于陶瓷換熱管的接頭和管身成一整體，接頭處采用“ U ”型槽插入式密封結構，能有效地防止壓力較高的被預熱介質漏入壓力較低的預熱介質，可用于鋼鐵企業的均熱爐和大型連續加熱爐、有色冶金系統的豎罐煉鋅蒸餾爐和塔式鋅精餾爐等高溫工業爐窯，回收1000－1400℃的煙氣余熱，空氣預熱溫度可達800℃ ，燃料節約率為40%。

本項目換熱介質采用蒸汽。

3.4 離心風機

1）廢氣源的廢氣經由通風管道，通過離心風機的抽送，進入廢氣凈化塔。

2）風機采用低噪聲的離心風機（頂裕，帶隔音罩），過氣部分及機殼材質均為有機玻璃鋼防腐材質，出風管材質為玻璃鋼管，適應于腐蝕性空氣條件下的長期24小時連續運行。

3）風機葉輪出廠經過嚴格的動靜平衡校正，葉輪可滿足最高轉速的110%，葉輪有足夠的剛度，搬運和運轉中不會產生變形。

4） 葉輪動平衡符合ISO1940規范；轉子動平衡符合ISO1940規范之2.5mm/s等級。

5）風機設置防振墊，隔振效率≥80％，風機運行噪聲低于65dB(A)，加隔音罩。

6）風機允許最高溫度為85?C，電機防護等級IP55，絕緣等級為F級，能24小時連續運轉。

7）風機有足夠的流量和功率，風壓在最大抽氣量的條件下，具有高于系統壓力損失20％的余量。

8）風機能由PLC系統自動控制開停，也能由時間控制器控制開停，還能現場手動控制開停，現場設有手動控制轉換開關。

9）所有設備間均采用法蘭連接。相互之間有足夠的距離，便于安裝及設備的維修和拆裝。

10）風機軸與殼體貫通處，無氣體泄漏，風機與風量調節閥門、風管的連接采用柔性連接。與設備聯接的接口采用柔性聯接。

11）離心風機進行運轉試驗，測量軸承溫升和振動符合：在軸承表面測得的軸承溫度不得高于環境溫度40°C；振動速度有效值不得超過6.3mm/s。

12）風機隔音、保溫及防護罩：外形尺寸設計要求滿足箱體內部設備的日常維護及檢修的通道距離（即左右邊距保持200-300mm、頂部間距保持300-500mm）。箱體成整體性，強度優越，結構緊蹙，有檢修通道，須滿足隔音、保溫及防潮之效果。

13）隔音罩材料：鋁合金邊框條+鋁合金連接件+玻璃鋼面板+玻璃纖維消音棉+鋼絲網

14）便于現場吊裝，有吊環及承重之共同基座。

15）距鼓風機一米處噪聲小于65分貝。

16）風機采用變頻電機，為變頻控制。

3.5 設備性能詳細說明

我公司是一個既重視產品質量，又注重服務質量的公司。公司設有專職的服務隊伍——技術服務部。目前，我公司技術服務部中具有大學本科以上學歷和中級以上技術職稱的技術人員 20 余人。服務部主要負責對用戶施工隊伍的培訓、為用戶提供施工指導和處理可能發生的質量或非質量事故，是一支名副其實的快速反應部隊。對于我公司提供的產品，我們的服務主要有：邀請用戶到我公司考察生產情況，向用戶介紹玻璃鋼產品的性能及管罐設計施工規范，并根據用戶提出的特殊要求調整生產工藝；在本公司或工程所在地組織對施工單位的施工人員進行技術培訓，以保證玻璃鋼管罐安裝及維護的科學性；根據工程進展情況，我公司派遣工程師提供免費的現場施工技術指導和技術服務，避免因安裝使用不當而影響工程效果；在國內產品投入運行后 1 年內，對因產品質量問題或使用不當造成的故障，我公司保證在接到通知后 48 小時內到達現場進行處理，并負擔因此造成的直接損失，將用戶的風險減少到最??；對非產品質量問題造成的故障，我方也提供相應的服務，僅收取相應的成本費用。

3.5.1 玻璃鋼設備的層次結構特點

合理的鋪層結構是玻璃鋼強度性能、耐腐蝕性能的良好保證。同時采用整體成型的方法，

這樣儲罐將具有更完美的耐腐蝕能力和強度承載能力。對于此工程的純玻璃鋼儲罐及塔器我

們采用內襯層（內表層、次內層）+結構層+外保護層的鋪層結構形式。

3.5.1.1 內表層：

由內襯樹脂加有機纖維氈增強，樹脂含量 95%以上，氣密性好，非常光滑。該層主要提供制品防腐、防滲漏等功能。其厚度約為 0.5mm。

3.5.1.2 次內層：

由內襯樹脂和無堿玻璃纖維噴射紗或無堿短切氈組成。樹脂含量大于 70%。該層的主要作用是保護內表層，提高內襯的抗內壓失效能力，阻止裂紋擴散。次內層和內表層統稱為內襯層。

3.5.1.3 結構層：

由無堿無捻纏繞粗紗浸潤結構層樹脂后采用螺旋和環向相結合的方法纏繞成型。該層樹脂含量通常在 30～40%左右。作用是承受壓應力、拉應力和各種外載荷，壁厚根據貯罐受力情況通過合理、科學的優化計算確定。纖維纏繞成型的制品具有強度和剛度高、力學性能好等特點，并且可以根據貯罐不同的使用環境和壓力調整纏繞角度，可設計性好，產品質量高而穩定。

3.5.1.4 外保護層：

由于該層該裸露在大氣中，易受光氧及氣候老化，另外該層易受空氣中的揮發性介質的腐蝕，所以設計該層用天馬膠衣樹脂制作，樹脂含量 100%,同時在樹脂中加入 UV-9 型紫外線吸收劑以防止光氧老化。該層厚度約為 1mm。

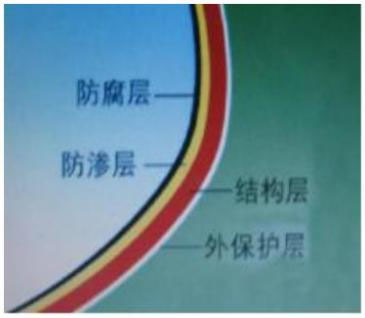

罐壁層次結構說明
